一、产品概述

囊式定压补水装置是一种稳压补水装置，广泛应用于空调、采暖系统，给水管网系统等，它可替代传统膨胀的水箱水罐，能减少泵的启动次数，可吸纳系统的部分水膨胀量，易于实现自动补水、自动排气、自动泄压和自动过压保护等。

二、工作原理

囊式定压补水装置利用气体的可膨胀性进行工作。它主要由囊式定压罐、水泵、压力开关、控制箱、安全阀、底座，以及连接管路等组成。当系统内温度升高时水的体积增大时，系统压力增大，这时会有部分水进入囊式定压罐的胶囊中，胶囊囊膨胀会压缩罐内的气体，直到系统的压力和罐内的压力达到平衡为止。当系统中水的体积减小，系统压力降低时，罐内的气体膨胀将囊中的水压回系统。如果这些补水量仍不能满足系统需要水量，水泵启动补水。水泵的启动与停止动作由系统的电接点压力表及控制箱进行控制。电接点有两个设定压力点，一个是水泵启动压力P1，一个是水泵停止压力P2，P1、P2分别是系统最低定压点及最高工作压力。当通过囊式定压罐补水后系统压力仍达不到P1时，控制箱控制水泵开启向系统补水，当补到系统压力和罐内压力大于P2时，水泵停止。

三、技术特点

1、一次充气可保持长期使用，用户不需另外设置充气设备；

2、罐体为密闭装置，气水不相接触，能充分保证水质不受外界污染；

3、省去建筑屋顶上生活及消防用的高位水箱，有利于结构抗震和建筑物美观；能减弱水流噪音、气蚀、管道阻力和水锤影响，避免了水表空转计量不准的现象出现；

4、灵活机动，安装位置不受高度限制，易于改建、扩建、迁移；

5、自动控制、使用方便、运行可靠；

6、能确保用水点和消火栓所需的供水压力，供水安全可靠。

7、囊式定压罐严格按照压力容器标准设计制造，性能可靠;

8、可根据现场条件，设计设备布置与管路走向，便于安装及操作，占地面积小;

9、选用知名品牌的水泵，运行可靠，长寿命，无泄漏。

10、机组水泵安装减震装置，避免震动及引起的管路共振。

11、控制柜关键部件采用知名品牌，使用寿命长，稳定可靠。

12、机架采用型钢制作，设计合理，坚实牢固，外表做防锈处理，整体设计美观大方。

四、技术参数

1、适应系统压力:0.1-1.6MPa；

2、给水压力:≥0.1MPa；

3、气室压力:0.15-0.2 MPa，或系统工作压力的1/3；

4、适应环境温度:-5℃～+45℃；

5、连接方式:法兰连接；

6、电气接口:AC380V/50Hz；

7、安装场所:室内。

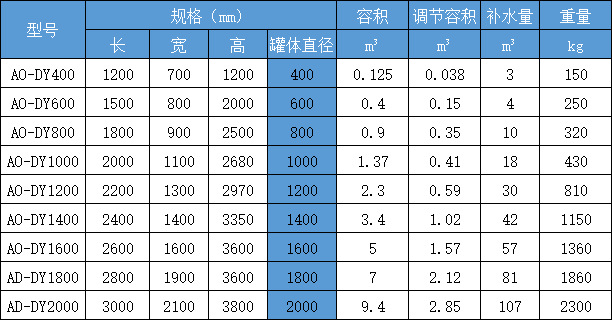

五、技术参数表
